亚太轴流式屋顶风机

产品描述:

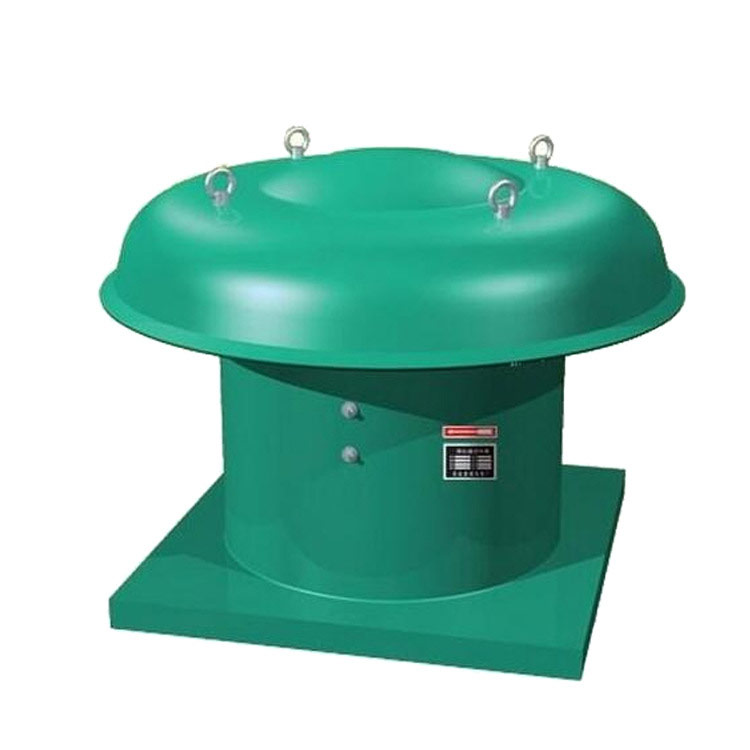

DWT-Ⅰ轴流式屋顶风机

详细介绍

 屋顶风机-详情_01

屋顶风机-详情_02      屋顶风机-详情_03      屋顶风机-详情_04      屋顶风机-详情_05      屋顶风机-详情_07      屋顶风机-详情_08      屋顶风机-详情_09      屋顶风机-详情_10      屋顶风机-详情_11

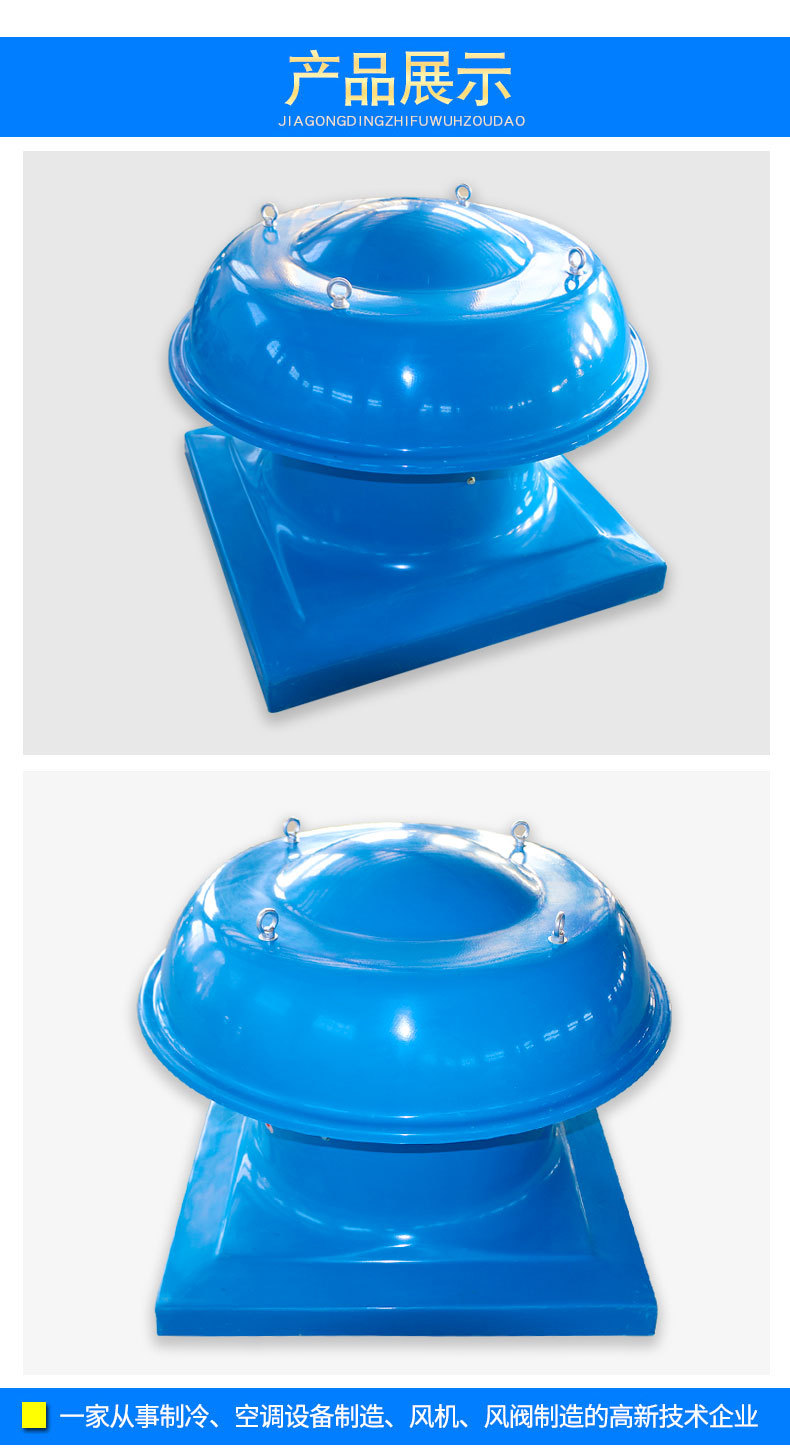

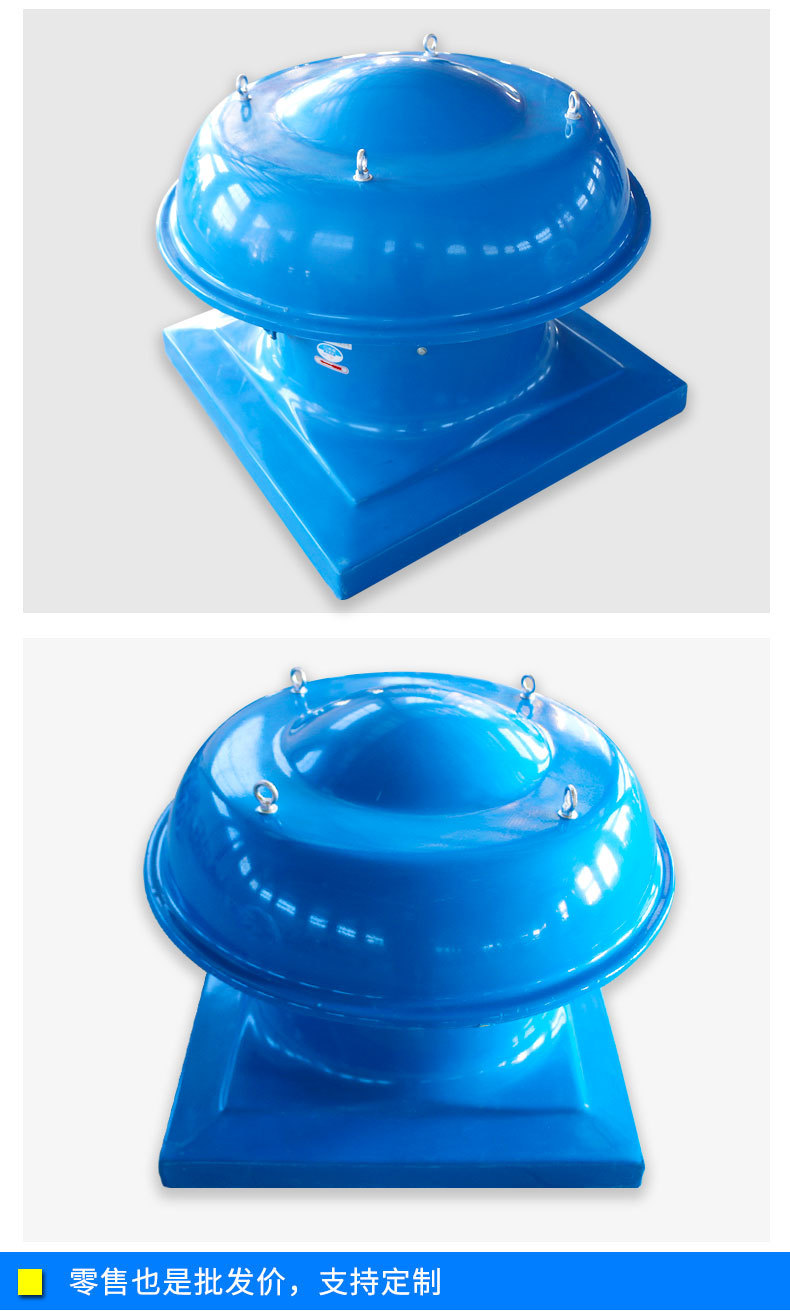

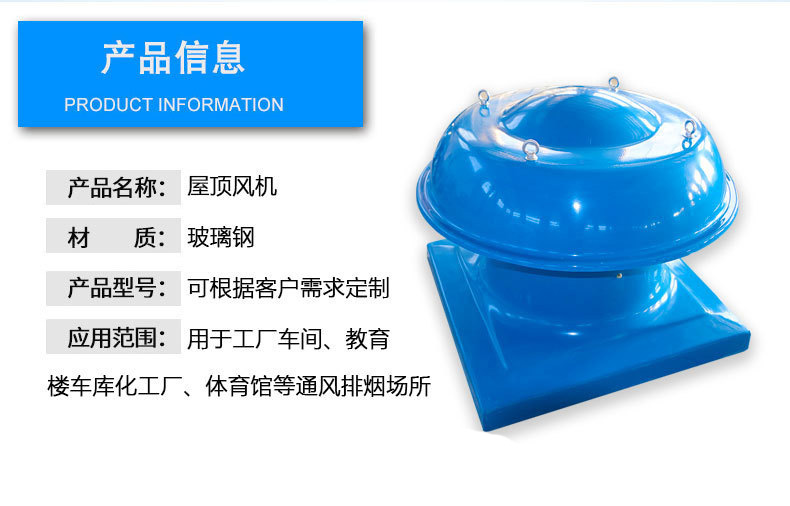

DWT-Ⅰ轴流式屋顶风机



DWT系列屋顶通风机是介于离心轴流之间的一种新型风机,应用斜流子午加速方法(亦称斜流式风机)设计,它兼有两者的优点,压力较同机号轴流风机高,风量较同机号离心风机大,具有效率高、高效区宽、噪声低、结构紧凑、安装方便等特点。

本系列屋顶通风机按室外气候条件设计,机壳和蘑菇型风帽用玻璃钢材料,可抵御雨雪和潮湿大气的侵蚀,电机和金属构件也采取了严密的防腐措施;进风口处可配备能自动开闭的百叶风门,风机运转时风门开启,停止运转时关闭,百叶风门为风机附件,由用户在定货时选用;风机叶片是经过精密设计的机翼形,采用精细加工工艺,具有良好的空气性能;叶轮成型后,要逐个进行静、动平衡检验,以确保风机运行的平稳可靠;电机和叶轮的支撑结构为专利设计,在支撑电机和叶轮的同时,作为叶轮的后导流机构,可减少出口气流的周向旋转,显著提高风机效率;机壳和风帽采用流线形设计,外表面使用胶衣树脂膜,使风机外观光洁、色泽均匀、美观大方;根据用户要求,可提供防爆型和防火型,以满足用户的特殊需要。

本产品广泛应用于工矿和高级民用建筑的送风系统,可替代低压离心风机或替代高压轴流风机。运行效果良好,深受得广大用户信赖。

主要特点:

  本投标设备为轴流屋顶风机,该系列风机为直联式,效率高、噪声低、运转平稳、寿命长、适用面广。风帽采用玻璃钢制作,外表采用进口胶衣树脂膜,曲面过度柔和,美观大方,实用性强。

  本系列产品适用于各类工矿企业,高级民用建筑的屋顶送风和排风。


 防爆型屋顶风机,是在普通型的基础上设计而成,选用优质防静电树脂制成风机本体,并配用防爆电机组合而成,经多方测试确能达到防爆要求。


结构:


屋顶风机由叶轮、风筒、蘑菇形风帽、电动机、传动组、防鸟网、安全网等组成。

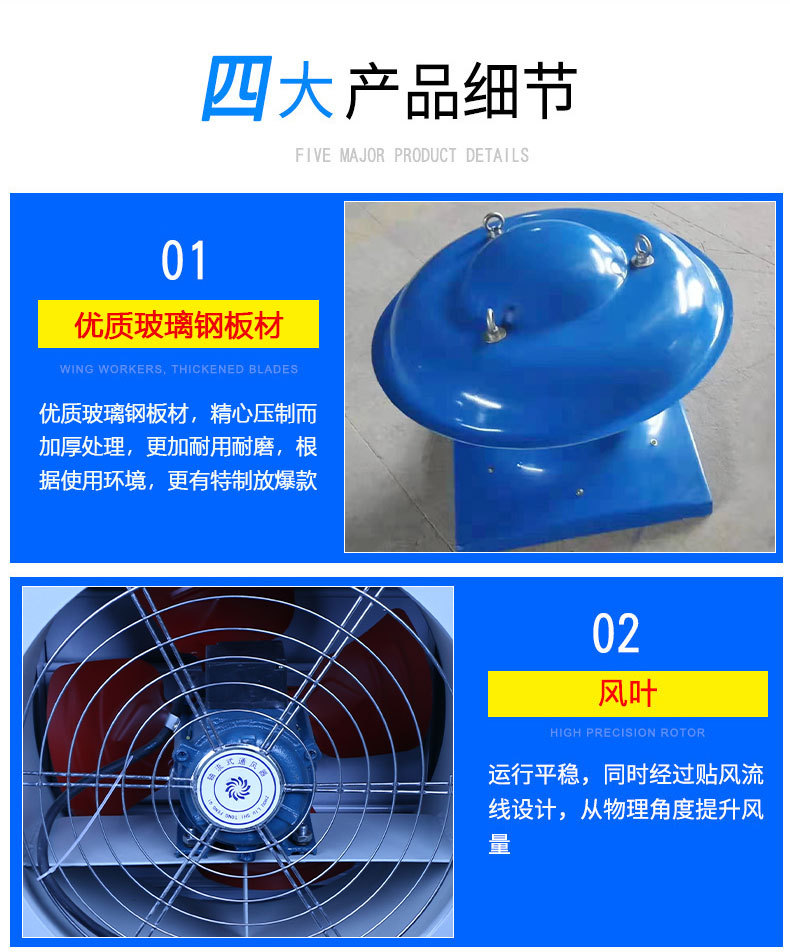

叶轮:


采用高强度叶片,有足够的刚度,具有优良的气动性能且不易变形。由细布、中密度布、粗布、中密度布、粗布的分层组成。树脂含胶量为50%,采用进口的表面胶衣,其厚度为0.3mm。


叶轮的叶片形状为机翼型,具有优良的气动性能,叶片均匀分布,均经动、静平衡校正。


叶轮与电机采用直连,轮毂与电机轴采用键联结,孔与轴为过度配合,在轴的纵向设有坚固装置,使之在运转中不松动。


风筒、风帽:采用玻璃钢材料制造,采用进口胶衣,曲面柔和、美观大方,流线型设计,表面采用有色胶衣,可达镜面,并防紫外线,耐老化,不褐色,强度高等特点。


风筒的不圆度小于2‰,有足够的风度,风筒为分体拼接装式,风帽采用分体组装式,中间采用氯丁橡胶填充,并用镀锌螺栓坚固,严防连接处漏水。


安全网:


安全网采用不锈钢拉板网孔径为20×20mm,其安装在风机基座底部,并用螺栓与风机底基座坚固。


防鸟网:


安全网采用不锈钢拉板网孔径为10×10mm,其安装在屋顶风机的出口处,设计成水平插入式,以便抽出防鸟网进入屋顶风机内检修。


电动机:


 电动机与风机的传动方式采用直接连接,电源采用交流380V、三相四线制,50Hz电源,电压允许范围为±10%,能够在80%~110%额定电压和50HZ±2.5%的额定频率状态下正常地工作。


电动机采用F级绝缘等级。防护等级IP54,防滴式。


 试  验


材料试验:


增强树脂密度:按GB/T1033,不低于36.5%


巴氏硬度GB/T3854≥60


树脂含量按GB/T2577≥83.1%


树脂不可溶分含量按GB/8924≥93%


风机外克及平板外载钢度≥0.09MP2


拉伸强度按GB/T1040  MP2≥35


冲击强度J/c㎡≥31


工厂试验(按技术标准作如下试验项目);


动平衡试验;


噪声;


全压;


风量。


现场试验:按业主方要求。


设备安装要求及说明


安装前应仔细检查风机在运输过程中,有无变形或损坏,各部件有无松动,风机叶轮转动是否灵活。


风机必须垂直安装,不得倾斜,否则将影响叶轮运转或加大噪声。


安装前应先在屋顶做好基础,按机座螺孔距离埋入螺栓。


安装时,应先在机座下部基础上加装厚度6毫米橡胶垫。在机座上边螺栓上加平光垫圈和弹簧垫,以免漏气和损坏玻璃钢机座螺孔或松动。


安装后用手转动叶轮,检查叶轮与集风器有无碰撞,检查叶轮旋转方向是否正确,在确定叶轮与集风器轴向,径向间Q.X已调整适当后,紧固螺栓,然后点动开关试车。


风机的旋转方向必须与风筒上的箭头标记一致。


风机通电试运转前,应检查电源是否正常,有无缺相、电压偏高偏低现象,并检查电机接线是否正确。


只有在风机完全正常的情况下方可正式运转。


应定期清除风机及气体输送管道内部灰尘杂物,以免影响风机性能,甚至损坏风机。


风机长期停用而重新启用后,必须先检查各连接部分是否牢固可靠,并经试运转后,方可正式使用。


风机正式运转后,每半年应检查一次螺钉是否松动,叶片及机壳是否正常,根据情况加以修理。


经常注意风机在运转中有无异常声响,振动是否加大,并应及时检查修理。


应对风机进行定期保养和维护。
