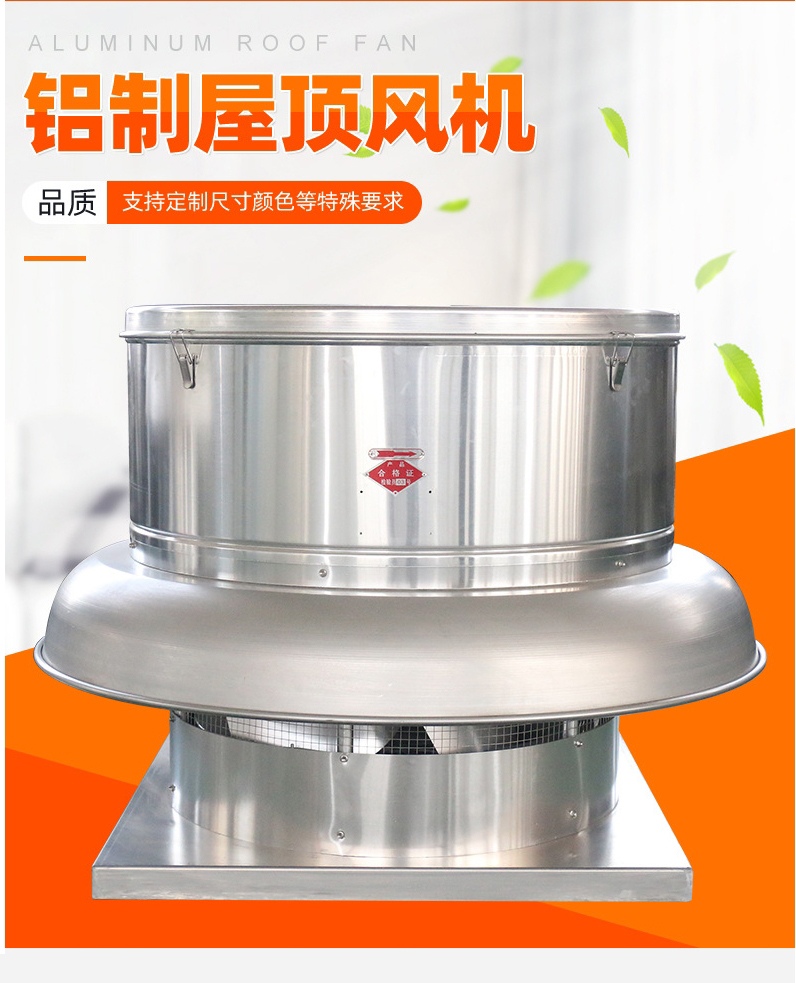

亚太RTC轴流式铝制屋顶风机

产品描述:

RTC(JRTC)系列铝制屋顶离心风机是引进欧美先进技术联合科研院校共同研发的一种环保、节能全铝质离心式屋顶排风机,该产品外形设计流畅美观,工艺精湛,符合高档建筑对于外露设备质感的要求。电机与排放气流隔离,更适合排除带有烟尘、油雾、潮湿等污染空气,延长电机及传动部件的使用寿命。采用全铝质后向板形离心式叶轮,

详细介绍

RTC(JRTC)系列铝制屋顶离心风机是引进欧美先进技术联合科研院校共同研发的一种环保、节能全铝质离心式屋顶排风机,该产品外形设计流畅美观,工艺精湛,符合高档建筑对于外露设备质感的要求。电机与排放气流隔离,更适合排除带有烟尘、油雾、潮湿等污染空气,延长电机及传动部件的使用寿命。采用全铝质后向板形离心式叶轮,平衡等级高,气流组织顺畅,运行平稳;具有重量轻、压力高、风量适中、噪声低、耗电省、外形美观牢固等优点,广泛用于机械、化工、橡胶、制药、轻纺等行业的车间高大厂房及高级民用建筑的屋顶排风换气。


RTC(JRTC)系列铝制屋顶离心风机根据不同的使用环境和输送介质,制成常规型、防腐型、防爆型、防腐防爆型。可根据使用要求制成全铝质消防高温排烟屋顶风机,并配设入口排烟防火阀。

选配附件:按需要可配设重力式止回风阀、防鸟(虫)网、检修开关、集中控制箱等附件。




RTC系列低噪声轴流式屋顶排风机

特点:全铝制外壳,防腐蚀,重量轻,噪声低、高效率、外形美观、运转平稳。
用途:大型工厂的屋顶送排风及消防高温排烟等。
规格:
风机直径:Φ300~1000mm,
风量:1335~55215m³/h,
风压:30~650Pa


  本系列风机叶轮、电机机号按叶轮直径分有300、425、500、575、675、750、900、1000,共8种规格,风量自1275m3/h至55215m3/h,最高静压达650Pa。

  风机由叶轮、电机、机壳、风帽、集流器、固定支架、传动装置、风阀等部件组成。

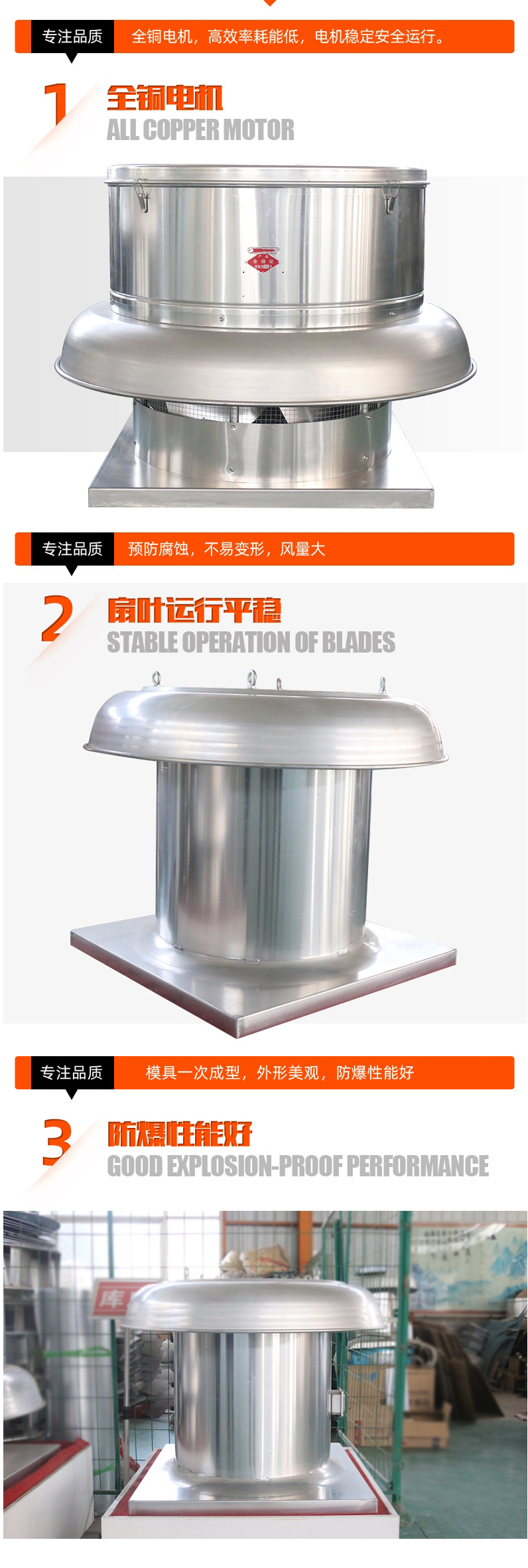

产品特色

  1、风机叶轮:引进先进技术经过优化设计的高、低压铝合金叶轮,该叶轮的前盘、后盘、叶片经冲压下料、模压成型等多道工序加工,结构紧凑且具有风量大、噪声低、高效率等特点。

  2、风机配套电机:用防护等级IP54、绝缘等级F级电机,如配绝缘等级为H级,产品可在300℃/45min高温环境下连续运行;另也可配防爆电机、双速电机和变频电机。

  3、机壳:本风机整体结构强度按50m/s极端室外风速的条件进行设计。风机采用铝合金材质,经拉伸、卷边等加工,在保障风机足够强度的前提下,提高了风机外形的美观,减轻了风机的自重,降低了对屋顶基础的强度要求,且抗风能力较好。

  4、风帽:采用铝合金制造,整体拉伸成型,并经卷边处理。专利技术,重量轻,强度高,风阻小。

  5、集流器:采用优质铝合金制造,一次成形工艺,使叶轮导流口与进风口充分吻合,有效控制气流组织,符合流体力学的双曲线型进风口,大大降低入口噪声,提高风机效率。

  6、固定支架:数控下料、成型,多工位数控冲床加工固定孔,安装方便。

  7、传动装置:本系列风机采用皮带传动、直联两种形式。

  8、风阀:采用重力自动关闭式或电动驱动启闭式。重力自动关闭式风阀框架材质为热镀锌板,百叶材质为铝合金;电动驱动启闭式风阀叶片采用铝合金保温型百叶制造,防结露,防气流倒灌,尤其适合北方严寒地区使用。排烟、通风二用,可选配排烟防火阀,风机、排烟防火阀均已通过国家消防产品型式试验。

  9、安装维护:电机防护罩采用扣襻固定结构,操作方便,省时省力。

  10、运转平稳:本风机的转动惯量小,平衡品质优,平衡品质达到ISO1940标准的G2.5平衡品质等级水平,整体经过机械运转试验、振动试验和气动性能试验,以保证达到运行平稳、可靠的要求,有效延长风机的使用寿命,降低噪音,减小振动。

  注:性能参数表中关于风机转速为:460r/min、560r/min、720r/min、960r/min、1450r/min传动方式可以采用电机直联。
